流量开关

  • 可调型挡板式流量开关 GE-315
可调型挡板式流量开关 GE-315

可调型挡板式流量开关 GE-315

  • 型号:GE-315

  • 黄铜镀镍材质,美观、耐脏

  • CE认证产品

  • 可为用户定制加工
  • 产品概述: GE-315挡板式流量开关与豪斯派克UM3K UR3K,以及Sika系列流量开关相似,可完全替代使用,厂家直销,价格便宜,没有中间商赚差价
  • ISO9001 ISO14001 ISO45001 CE ATEX




GE-315系列流量开关采用挡板式结构,这是在传统的靶式水流开关上的一次巨大的进步改进,避免了c 传统靶式水流量开关容易损坏的各种问题。水电部件完全隔离,不会锈蚀电气部件。防护等级高达IP65,可以用在有腐蚀性气体的环境中。产品有CE UL认证

此款流量开关与Sika VHS & Honsberg UM3K UR3K CM2K相似,可互相替代使用;价格较为便宜,可为用户节省大量预算。



产品特征:
* 重复性好,不易损坏
* 压力损失低
* 耐脏 耐腐蚀

技术参数:
* 电气参数: 250V max, 5A max
* 输出信号: SPDT Micro Switch
* 误差 -/+15% of full scal
* 适用介质温度 -30~110 C
* 平均压力损失 0.01bar at Qmax.
* 接触介质:水、油、海水
* 可承受压力 25bar (40bar could be custom-made)
* 防护等级 IP65
* 材质: Stainless Steel or Brass

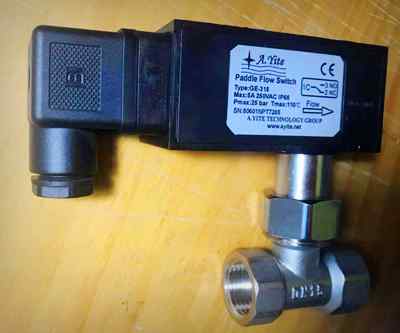

GE-315  带管线型:

型号

管径

设定值调节范围(L/min)

1st Range

2nd Range

3rd Range

4th Range

5th Range

GE-315-G3/8"

DN10

1.4~2.0

2.0~2.6

2.4~3.2

2.7~3.6

3.7~5.0

GE-315-G1/2"

DN15

3.3~4.4

4.4~5.9

5.3~7.2

6.0~8.1

8.4~11.3

GE-315-G3/4"

DN20

5.8~7.8

7.8~10.6

9.4~12.8

10.6~14.4

14.9~20.1

GE-315-G1"

DN25

9.1~12.3

12.2~16.5

14.7~19.9

16.6~22.5

23.2~31.4

GE-315-G5/4"

DN32

14.8~20.1

20.0~27.1

24.1~32.7

27.3~36.9

38.1~51.5

GE-315-G3/2"

DN40

23.2~31.4

31.3~42.3

37.7~51.0

42.6~57.6

59.5~80.5

GE-315-G2"

DN50

36.2~49.0

48.8~66.1

59.0~79.8

66.8~90.7

93.0~125.8


* 设定值调节范围并不是指运行通过的流量是多大,而是指出发开关的流量值是多大。此设定值一般出厂后不可再调.

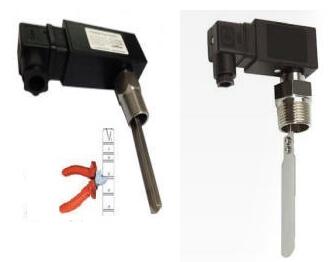

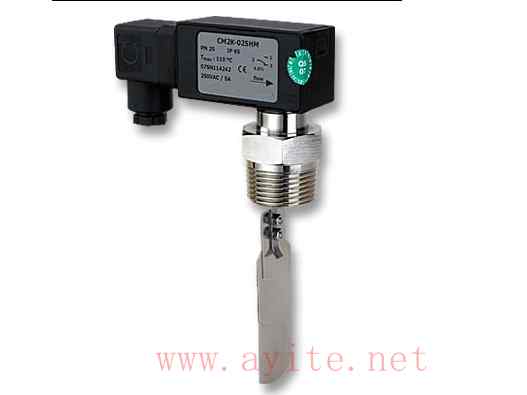

插入式靶流开关


GE-315 插入式挡板流量开关:

连接螺纹:

1. NPT1/2"  male with 60mm vane
(GE-315N15)

2. BSP1/2" male with 60mm vane
(GE-315G15)

3. BSP3/4" male with 25mm-125mm Paddle
(GE-315-CM1K)

4. BSP1" male with 25mm-125mm Paddle
(GE-315-CM2K)

5.  BSP3/4" female with 25mm-125mm Paddle
(GE-315-CF1K)


本产品与下列型号的产品功能及外观是一样的,可以互相替换使用:

G1/2" DN15 UR3K-015GK065 UR3K-015GM065 UM3K-015GM070 UM3K-015GK070
G3/4" DN20 UR3K-020GK085 UR3K-020GM085 UM3K-020GK100 UM3K-020GM100
G1" DN25 UR3K-025GK150 UR3K-025GM150 UM3K-025GK180 UM3K-025GM180
G1+1/4" DN32 UR3K-032GK270 UR3K-032GM270 UM3K-032GK300 UM3K-032GM300
G1+1/2" DN40 UR3K-040GK440 UR3K-040GM440 UM3K-040GM500 UM3K-040GK500
G2" DN50 UR3K-050GK690 UR3K-050GM690 UM3K-050GM930 UM3K-050GK930

UM3K-015VM UM3K-015VK UM3K-025VM UM3K-025VK UR3K-015VM UR3K-015VK UR3K-025VM UR3K-025VK UM3K-050VM UM3K-050VK UR3K-050VM UR3K-050VK

SIKA: VHS08M VHS10M VHS15M VHS15MA VHS20M VHS25M VHS32M VHS40M VHS50M
