GE-325防爆型热感式流量开关使用说明书 香港艾伊特上海销售处

一、产品简介

GE-325是由香港艾伊特公司生产制造的一款利用热扩散原理设计制造的防爆型流量开关，流量开关将这个温差信号转化成对应的电信号，从而对介质的流量进行显示及控制。采用铸铝防爆壳体，防爆级别可达ExdIICT6，并且有防爆证。

防爆热感式流量开关接线图 ExdbIICT6；ExtbIICT80℃

防爆型热敏式水流量开关

二、产品优势：

流量探头和信号处理器一体化集成，抗污能力更强;

LCD液晶实时以百分比的形式显示介质流量;

开关动作值可以通过按键进行调整;

可供选择的晶体管或继电器的输出形式。

三、技术参数

测量范围：水：3-300cm/s;气：200-3000cm/s；油：3-300cm/s
开关精度:±1-±10cm/s
预热时间：通电后1分钟，1分钟内，正常显示为8888.
工作压力：100Bar
介质温度：-20℃-80℃
过程连接：G1/2、 G1” (其他可定制)
输出信号：继电器（SPDT）
触点容量:30VDC/3A,110VAC/3A,250VAC/3A
电源:18-32VDC.
传感器长度：50mm（标准），其他长度可选
显示：4位LED液晶显示，0-100%
消耗电流：<100mA
响应时间：1-10s，典型值2s
介质温度变化率：≤15℃/min
电气保护：反向/过载/短路
防护等级：IP67
电气连接:M20X1.5
探头材质：304SS,可选3161
本体材质：压铸铝

四、电线的连接

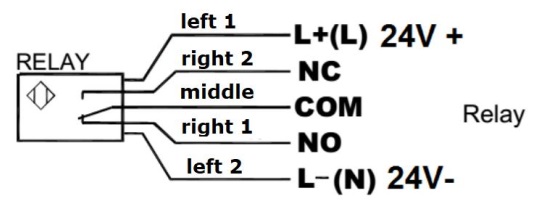

请采用防爆电缆，或者取掉防水格兰头，改装防爆穿线管。请按以下图示按线端子接线

* 在扭紧流量开关时要使用适当的工具，这样可以避免产品的损坏和松动。
* 应确保传感器探头大大部分能给感受到水流，比如可以安装在垂直向上的管道中间，或者水平管道的侧面

六：流量开关的调试与产品调节
将流量开关装好后通电，首先进入初始化过程（6LED灯一起亮起，过8秒后其它灯依次熄灭，只有红灯亮）。
初始化过程结束后，打开阀门，使水流动，此时调节电位计调节旋钮（【把面板上面的塑料螺丝拧掉，用螺丝刀插到底】，就可以调解电位计了，但是记得要微调，别一下子转好多圈），使介质以需要监测的流速流动（开关动作时候的流速），使黄灯恰好变亮，顺时针方向调小设定值，逆时针方向调大。

1.把水流开到最大，应该黄灯亮，或者黄灯和绿灯亮，这说明流量设定值符合要求，不用再调
2.把水流开到最大，如果只有红灯亮，顺时针微调使黄灯或者绿灯亮起来
3.如果在水没有流动的情况下，黄灯亮或者绿灯亮，则逆时针微调
当一个消火栓开到最大的时候，只有黄灯亮，代表设定值是5L/S；如果只亮一颗绿灯，代表4L/S；2颗绿灯亮，代表3L/S； 3颗绿灯亮，代表2L/s, 4颗绿灯亮，代表1L/S（4颗灯全亮的时候，请保证停水之后，会回归红灯状态）


七、注意事项
7.1 流量开关在保存、移动或安装时，不得摔碰，防止跌落，以免造成流量开关的损伤。
7.2 请确认按说明书中的要求接线正确后方可接通电源，通电时请检查流量开关的供电电压与产品标示是否一致再接线，防止错接电源烧坏流量开关。
7.3 敷设信号电缆与高电压，高频率设备及电缆保持安全距离，以免造成对流量开关输出信号的干扰及产生的感应高电压损坏流量开关。
