防爆流量开关使用说明书 香港艾伊特上海销售处

版权所有，严禁抄袭，否则本公司法务部会起诉抄袭行为

一、产品简介

GE-341防爆流量开关是一款隔爆型挡板式水流量开关，本产品由美国AYT公司设计，香港艾伊特制造，默认防爆等级ExdIIBT4或者ExdbIICT6，以及粉尘防爆ExtbIICT80℃可选择,可提供定制服务. 此款防爆型流量开关可定制用于煤矿井下环境的矿用防爆流量开关，并可提供香港品质认证中心HKQC提供的矿用防爆证

二、防爆流量开关与管道的连接安装

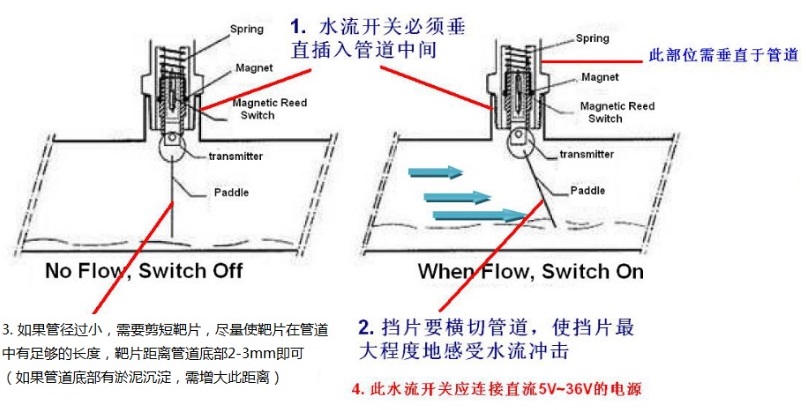

1.安装管道需要水平放置，并且远离水泵出口和管道拐弯处，以使水流平稳
2.挡片要横切管道，使挡片能最大程度低承受水流冲击，进而通过水流推动挡片
3.如果管径过小而需要裁剪挡片，应尽量使挡片在管道中有足够的长度，以挡片底部距离管道底部2-3mm为宜；如果底部有淤积沉淀，应增加此距离，以保障挡片活动不受阻碍

4. 此防爆流量开关的螺纹接口为外螺纹G1/2，应在管道的顶部做一个高度为15-20mm高的内螺纹底座

三、防爆流量开关的接线
1. 此防爆流量开关为隔爆形式，打开接线盒的盖子时，务必确保断电操作，电线不可带电

2. 此开关应连接5V-36V直流电源，如果用在防爆环境中，最大电源不得超过24V DC，电流最大不超过0.1A
